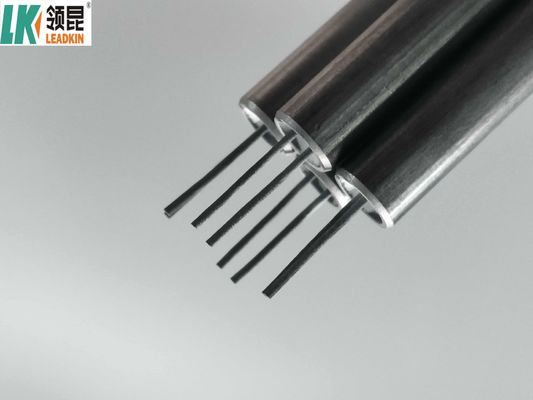

Zorlu ortamlar için korozyona dayanıklı mineral yalıtımlı metal kaplama kablosu

Hızlı ayrıntılar:

 Tip:K/N/E/J/T/S/R/B

Doğum yeri: Zhejiang, Çin (Ankarada)

Doğruluk: I-0,4%t, II-0,75%t, III-1,5%t

Çekirdek sayısı: 2,3,4,6

Organik olmayan mineral yalıtım kurşun malzemesi: Ni, Cu

Izolatör: 99.6% yüksek saflık MgO

Sertifika:ISO9001, IATF16949, CE

Uygulama: termokople ve enstrüman makinesi ile bağlantı

Kaplama malzemesi: 0Cr18Ni10Ti,SS304S,SS316L,SS316,Cu

Kabuk Çapı (mm): φ3.0, φ4.0, φ6.0, φ8.0

Kaplama tel tipi K için tip:

Farklı sıcaklık ölçüm ortamları ve servis koşulları zırhlı termokopellerin hizmet ömrü ve sıcaklık aralığına etki eder, tablodaki veriler sadece önerilen verilerdir.

Kaplama tel tipi K için doğruluk

Bu ürün hakkında:

Termokopül sıcaklık sondası, sıcaklığı ölçmek için termoelektrik etkisi kullanan bir tür sıcaklık sensörüdür.Çalışma prensibi, türleri, uygulamaları ve dikkate alınması:

Genel bakış
Tanım: Bir termokopül sıcaklık sondası, bir ucunda birleştirilen ve sıcaklık farklılıklarına karşılık gelen bir voltaj üreten iki farklı metal telden oluşur.Bu voltaj ölçülebilir ve bir sıcaklık okuma dönüştürülebilir.

İnşaat
Kablolar: Sonda bir bağlantı oluşturan iki farklı iletken metelden (genellikle bakır, nikel, kromel, alümel vb.) yapılır.
Bağlantı: İki telin birleştiği noktaya ölçüm veya sıcak bağlantı denir. Tellerin diğer ucu bir ölçüm cihazına (soğuk bağlantı) bağlanır.
İzolasyon: Teller genellikle uygulamaya bağlı olarak seramik veya cam lif gibi yüksek sıcaklıklara dayanabilen malzemelerle yalıtılır.
Kaplama: Tüm bileşik, termokopleri çevreden koruyan metal veya seramikten yapılmış koruyucu bir kaplama ile kaplanabilir.
Çalışma prensibi
Seebeck Etkisi: İki farklı metal birbirine bağlandığında ve bir sıcaklık eğrisine maruz bırakıldığında, bir voltaj (termoelektrik voltaj) birleşimde üretilir.Bu voltajın büyüklüğü sıcak bağlantı ile soğuk bağlantı arasındaki sıcaklık farkına bağlıdır..
Ölçüm: Üretilen voltaj ölçülür ve termokopül türüne özgü kalibrasyon verileri kullanılarak ısıya dönüştürülür.

Mineral yalıtımlı termokopül kabloları, aşırı ortamlarda sıcaklık ölçümü için kullanılan özel kablolardır.ve başvurular:

Özellikleri
İnşaat:

Mineral yalıtım: Kablo, genellikle magnezyum oksit (MgO) olarak bilinen mineral yalıtım malzemesi ile çevrili bir termokopül telinden (genellikle iki farklı metelden oluşur) oluşur.Bu yalıtım mükemmel ısı iletkenliği ve elektrik yalıtım sağlar.
Metal Kabuk: Tüm montaj, mekanik koruma ve koroziv ortamlara direnç sağlayan, genellikle paslanmaz çelikten veya kabuksuzdan yapılmış bir metal kabukla kaplıdır.
Sıcaklık aralığı: Bu kablolar kullanılan malzemelere bağlı olarak genellikle -200 ° C'den +1200 ° C'ye kadar geniş bir sıcaklık aralığında çalışabilir.

Başvurular

• Sanayi: Üretim süreçlerinde, fırınlarda ve sıcaklık izleme fırınlarında kullanılır.
• HVAC: Isıtma, havalandırma ve klima sistemlerinde kullanılır.
• Tıbbi: Hasta izleme için tıbbi cihazlarda kullanılır.
• Havacılık: Motor ve ortam sıcaklıklarını izlemek için uçaklarda ve uzay araçlarında kullanılır.
• Gıda Endüstrisi: Yemek pişirme sıcaklıklarını ve gıda güvenliğini izlemek için kullanılır.

Avantajlar

• Geniş sıcaklık aralığı: Geniş bir sıcaklık aralığını ölçmek için uygundur.
• Dayanıklı: Güçlü yapısı sert ortamlara dayanıklı hale getirir.
• Hızlı Yanıt Zamanı: Sıcaklık değişikliklerine hızlı tepki verir.

Dezavantajları

• Doğruluk: Bazı uygulamalarda bazı diğer sıcaklık sensörlerinden (RTD'ler gibi) daha az doğru.
• Soğuk Çapraz Telafi: Doğru okumalar sağlamak için soğuk bağlantıdaki sıcaklığın telafi edilmesi gerekir.

Dikkatler

• Kalibrasyon: Özellikle kritik uygulamalarda doğruluğu sağlamak için düzenli kalibrasyon gereklidir.
• KurulumDüzgün okumaları ve dayanıklılığı sağlamak için uygun montaj teknikleri çok önemlidir.
• Çevre: Çevre koşullarına (örneğin, aşındırıcı maddeler, yüksek sıcaklıklar) göre uygun termokopül türünü seçin.

Uygulamalar:

• Katı atık yakıcıları
• Tozlanmış metallerin sinterlenmesi
• Seramik malzemelerin yakılması
• Gaz veya yağla çalışan fırınlar
• Yakıtla çalışan ısı değiştiriciler
• Kutu fırınları
• Nükleer veya hidrokarbon bazlı enerji tesisleri
• Ve daha da fazlası...

• Kablo kabloları çeşitli uygulamalarda kullanılır:
• Konut kabloları
• Ticari elektrik sistemleri
• Endüstriyel makineler
• Güç dağılımı
• Dış mekan tesisatları
• Ağır iş ekipmanları
• Çevre Direnci:
• Birçok kablo, nem, kimyasallar, UV radyasyonu ve sıcaklık dalgalanmalarına dayanıklı olarak tasarlanmıştır ve bu nedenle çeşitli ortamlara uygundur.
• Kabloları Seçerken Dikkat Edilenler:
• Uygulama Gereksinimleri: Mekanik koruma, çevre maruziyeti ve elektrik gereksinimleri gibi faktörleri göz önünde bulundurarak, belirli uygulamaya göre kablo kablosunun türünü seçin.
• Standartlara Uygunluk: Kablonun bölgenizdeki ilgili elektrik kodlarına ve güvenlik standartlarına (örneğin ABD'deki NEC) uyduğundan emin olun.
• Sınırlandırma: Kablonun sınırlandırma voltajının uygulamanız için uygun olup olmadığını kontrol edin.
• Kurulum Yolu: Kablonun nasıl kurulacağını düşünün (örneğin, kanal, doğrudan gömme vb.) ve o kurulum yöntemi için uygun bir kablo türünü seçin.
• Özetle, kablo kabloları, geniş bir uygulama yelpazesi için koruma, yalıtım ve esneklik sağlayan elektrik tesisatlarında temel bileşenlerdir.

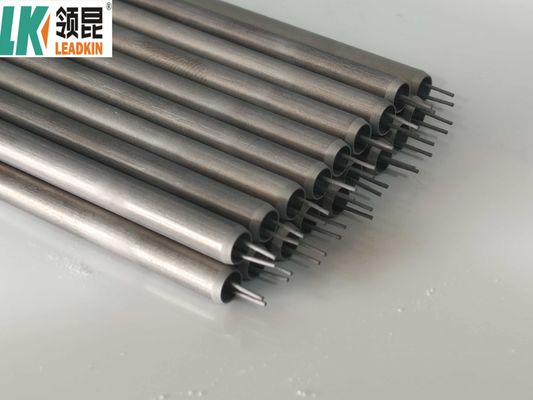

Ürün Resimleri:

Şirket Bilgisi:

A. Ana ürünler

B. Paket

Yüksek yalıtım direncini sağlamak için ısı kısaltıcı boru ve plastik film ekliyoruz.

İşaret notları hariç, her bobin kablosunun giriş kartı ve test raporu da var.

C. Mi kablosu Üretim hattı

Yüksek kaliteli profesyonel ürünlerimiz, ayrıca gelişmiş ürün hatlarımız ve ekipmanlarımız var.Tüm ürünler uluslararası kalite standartlarına uygun ve dünyanın çeşitli farklı pazarlarında çok takdir edilir.Artan piyasa talepleri ile birlikte, üretim sistemlerini iyileştirmek, kaliteyi artırmak için ürünleri güncelleyerek müşterileri sürekli memnun ediyoruz.

Sipariş bildirimi:

1Doğru alıntı.

2Fiyat, ticaret süresi, teslim süresi, ödeme süresi vb.

3LEADKIN satışları, LEADKIN mührü ile Proforma Faturayı gönderir.

4Müşteri para yatırıp bize banka kartı gönderir.

5Ürünlerinizi görebileceğiniz üretim hattını göstermek için fotoğraf gönderin. Tahmini teslimat süresini tekrar onaylayın.

6Toplu üretim ürünlerinin fotoğrafları.

7Müşteriler bakiye için ödeme yaparlar ve LEADKIN malları gönderir. Takip numarasını bildirin ve müşteriler için durumu kontrol edin.

8Sipariş, malları aldığınızda ve memnun kaldığınızda mükemmel bir şekilde biter.

9Leadkin'e kalite, hizmet, pazar geri bildirimi ve öneriler hakkında geri bildirim.

1- Termokopillerin kullanımının avantajları nelerdir?

Geniş sıcaklık aralığı.

Hızlı tepki süresi.

Basit ve sağlam bir tasarım.

Nispeten ucuz.

Aşırı koşullar da dahil olmak üzere çeşitli ortamlarda kullanılabilir.

2Termokopillerin dezavantajları nelerdir?

Kalibrasyon gerektiren doğrusal olmayan çıkış.

Doğruluk diğer sıcaklık sensörlerinden (RTD'ler gibi) daha düşük olabilir.

Kesin ölçümler için referans bağlantı tazminatı gerektirir.

Elektromanyetik müdahaleye karşı duyarlı.
