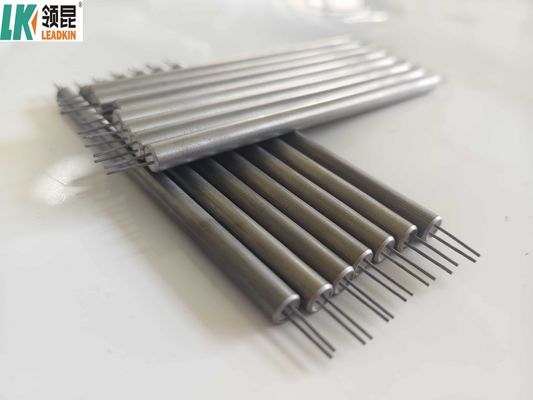

Uzunluğu 1-5m veya Enstrüman Bağlantıları için Özel Termokopül Kablosu ISO9001 Sertifikalı
| Brand Name: | LEADKIN | Insulation: | mgo |
| Warranty: | 1 yıl | Temperature Range: | -200°C -1300°C |
| Accuracy: | Sınıf I, II, III | Outside Dia: | 0,5-12,7 mm |
| Package: | Carton. Karton Pallet Palet | Function: | Sıcaklık Testi |
| Theory: | Sıcaklık sensörü | Cable Length: | 1-5m veya Özelleştirilmiş |
| Certification: | ISO9001, IATF16949, CE | Core: | tek/çift |
| Thermocouple Type: | K/N/E/J/T/S/R/B | ||
| High Light: | Özel Termokop kablosu,Enstrüman Bağlantıları Termokop kablosu,Uzunluğu 1-5m Termokopül Kablosu |
||
Hızlı ayrıntılar:
Tip:K/N/E/J/T/S/R/B
Doğum yeri: Zhejiang, Çin (Ankarada)
Doğruluk: I-0,4%t, II-0,75%t, III-1,5%t
Çekirdek sayısı: Tek / Çift
Izolatör: 99.6% yüksek saflık MgO
Sertifika:ISO9001, IATF16949, CE
Uygulama: termokople ve enstrüman makinesi ile bağlantı
İletici malzeme:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
Kaplama malzemesi: Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747
Kaplama çapı: 0,5 mm'den 12,7 mm'ye kadar:φ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7
Kaplama tel tipi K için tip:
| Ürün Adı | Kod | Türü | Shaeth malzemesi | Dia'nın dışında. | Sıcaklık |
| NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Fe-Konstantan | JK | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Farklı sıcaklık ölçüm ortamları ve servis koşulları zırhlı termokopellerin hizmet ömrü ve sıcaklık aralığına etki eder, tablodaki veriler sadece önerilen verilerdir.
Kaplama tel tipi K için doğruluk
| Türü | Sınıf I | Sınıf II | ||
| Doğruluk | Sıcaklık aralığı | Doğruluk | Sıcaklık aralığı | |
| K | ±1,5°C | -40~375°C | ±2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| N | ±1,5°C | -40~375°C | ±2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| E | ±1,5°C | -40~375°C | ±2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| J | ±1,5°C | -40~375°C | ±2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| T | ±0,5°C | -40~125°C | ±1,0°C | -40~125°C |
| ± 0,4% | 125°C-350°C | ± 0,75% | 125°C-350°C | |
| S | 0-1100°C | ±1,0°C | 0-1100°C | ±1,5°C |
Bu ürün hakkında:
Termokopüler, termoelektrik prensibiyle çalışan yaygın olarak kullanılan sıcaklık sensörleridir.bir voltaj üretildiğinde, bağlantı ile tellerin diğer uçları arasındaki sıcaklık farkına karşılık gelirİşte termokopüllerin kullanımı ile ilgili bazı önemli noktalar ve notlar:
Çalışma prensibi
Seebeck Etkisi: Termokapellerin temel çalışma prensibi Seebeck etkisidir.Bir bağlantı (sıcak bağlantı) ve referans ucu (soğuk bağlantı) arasında bir sıcaklık farkı olduğunda bir voltaj üretildiğinde.
Çıkış Voltajı: Üretilen voltaj, sıcaklık farkına orantılıdır ve sıcaklık ölçümünü sağlar.
Termokopül türleri
Yaygın Tipler:
Tip K (Chromel-Alumel): Geniş sıcaklık aralığı (-200 °C'den 1260 °C'ye), genel amaçlı uygulamalar için iyi.
J Tipi (Demir-Konstan): Sınırlı aralık (-40 °C ila 750 °C), düşük sıcaklıklar için uygundur.
Tip T (Bakır-Constantan): Kriyojenik ve düşük sıcaklık uygulamaları için iyi (-200 °C'den 350 °C'ye).
E Tipi (Chromel-Constantan): İyi duyarlılık ve bir aralık (-200 °C ila 900 °C).
N Tipi (Nikrosil-Nisil): Yüksek sıcaklıklarda (1300°C'ye kadar) kararlıdır ve sert ortamlar için uygundur.
Termokopl nedir?
- Termokople, ısı enerjisini elektrik enerjisine dönüştüren bir tür dönüştürücüdür.Bu bağlantıdaki sıcaklık değişince, ölçülebilen ve sıcaklığı belirlemek için kullanılabilen bir voltaj üretir.
- Termokopl Seebeck Efekti'ne dayanarak çalışır. Bu da farklı metaller birleştirildiğinde küçük bir,Bu bağlantıdaki sıcaklık değişikliklerine yanıt olarak ölçülebilir voltajÜretilen voltajın büyüklüğü hem sıcaklık değişikliğine hem de kullanılan metallerin özelliklerine bağlıdır.
- Bir termoküp, ölçüm cihazına bağlanan farklı metallerden yapılmış iki yalıtım telinden oluşur.Çeşitli işlemler ve ekipmanlar için güvenlik ve izleme aracı olarak çalışır, kritik sıcaklık ölçümleri sağlar ve düzgün çalışmayı sağlar.
- Bir termokopelin işleyişi aşağıdaki resimde gösterilmiştir. Soldaki tellerin kesişiminde sıcaklık arttıkça,elde edilen sıcaklık değişikliği sağdaki ölçüm cihazında gösterilir..
- Termokopül montajları sert, şiddetli ve zorlu ortamlarda kullanılmak üzere tasarlanmıştır.ve ölçülen ortamın türüEk olarak, termokopülün boyutu ve şekli, gerekli doğruluk ve yanıt hızı gibi faktörleri göz önünde bulundurarak özel uygulamaya uyarlanır.
Ürün Resimleri
Şirket Bilgisi:
A. Ana ürünler
Ürünlerin detayları:
B. Paket
Yüksek yalıtım direncini sağlamak için ısı kısaltıcı boru ve plastik film ekliyoruz.
İşaret notları hariç, her bobin kablosunun giriş kartı ve test raporu da var.
C. Mi kablosu Üretim hattı
Yüksek kaliteli profesyonel ürünlerimiz, ayrıca gelişmiş ürün hatlarımız ve ekipmanlarımız var.Tüm ürünler uluslararası kalite standartlarına uygun ve dünyanın çeşitli farklı pazarlarında çok takdir edilir.Artan piyasa talepleri ile birlikte, üretim sistemlerini iyileştirmek, kaliteyi artırmak için ürünleri güncelleyerek müşterileri sürekli memnun ediyoruz.
Sipariş bildirimi:
1Doğru alıntı.
2Fiyat, ticaret süresi, teslim süresi, ödeme süresi vb.
3LEADKIN satışları, LEADKIN mührü ile Proforma Faturayı gönderir.
4Müşteri para yatırıp bize banka kartı gönderir.
5Ürünlerinizi görebileceğiniz üretim hattını göstermek için fotoğraf gönderin. Tahmini teslimat süresini tekrar onaylayın.
6Toplu üretim ürünlerinin fotoğrafları.
7Müşteriler bakiye için ödeme yaparlar ve LEADKIN malları gönderir. Takip numarasını bildirin ve müşteriler için durumu kontrol edin.
8Sipariş, malları aldığınızda ve memnun kaldığınızda mükemmel bir şekilde biter.
9Leadkin'e kalite, hizmet, pazar geri bildirimi ve öneriler hakkında geri bildirim.
